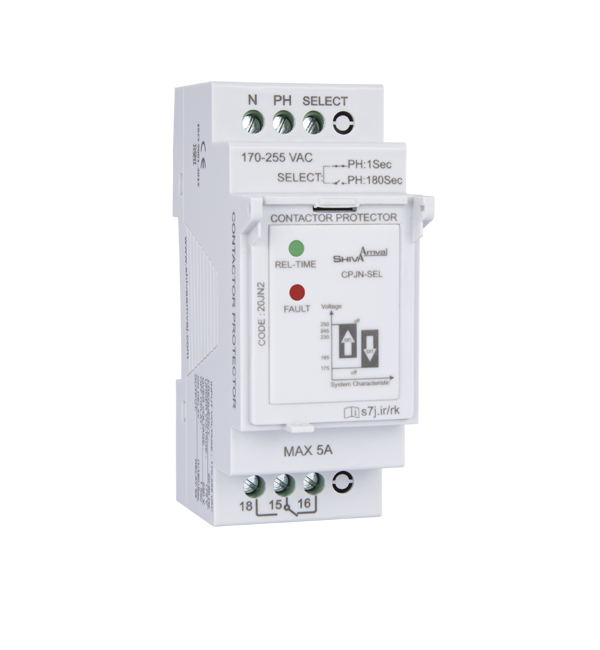

محافظ کنتاکتور سلکتی شیوا امواج چیست؟
محافظ کنتاکتور سلکتی شیوا امواج یک تجهیز حفاظتی و کنترلی برای مدارهایی است که از کنتاکتور با بوبین 220 ولت استفاده می‌کنند. این دستگاه وضعیت ولتاژ ورودی را کنترل می‌کند و در شرایطی مانند کاهش ولتاژ، افزایش ولتاژ و دوفاز شدن شبکه، فرمان قطع مدار را صادر می‌کند.
استفاده از چنین تجهیزی در مدار کنتاکتور باعث می‌شود در زمان بروز شرایط نامناسب شبکه، مدار کنترل بتواند واکنش حفاظتی مناسبی داشته باشد. محصول سری N شیوا امواج همچنین امکان انتخاب زمان تأخیر وصل را در مدل‌های مختلف فراهم می‌کند.
محافظ کنتاکتور شیوا امواج چه کاربردی دارد؟
محافظ کنتاکتور شیوا امواج برای مدارهایی مناسب است که در آن کنتاکتور وظیفه قطع و وصل مصرف‌کننده را برعهده دارد. دستگاه با بررسی وضعیت ولتاژ، در صورت تشخیص شرایط غیرعادی، فرمان قطع را صادر می‌کند و پس از بازگشت شرایط مناسب، طبق زمان تأخیر تعریف‌شده امکان وصل مجدد مدار فراهم می‌شود.
این موضوع به‌خصوص در مدارهای کنترلی و تابلوهای برق اهمیت دارد؛ زیرا در چنین سیستم‌هایی عملکرد صحیح مدار فرمان می‌تواند روی نحوه قطع و وصل مصرف‌کننده اصلی تأثیر بگذارد.

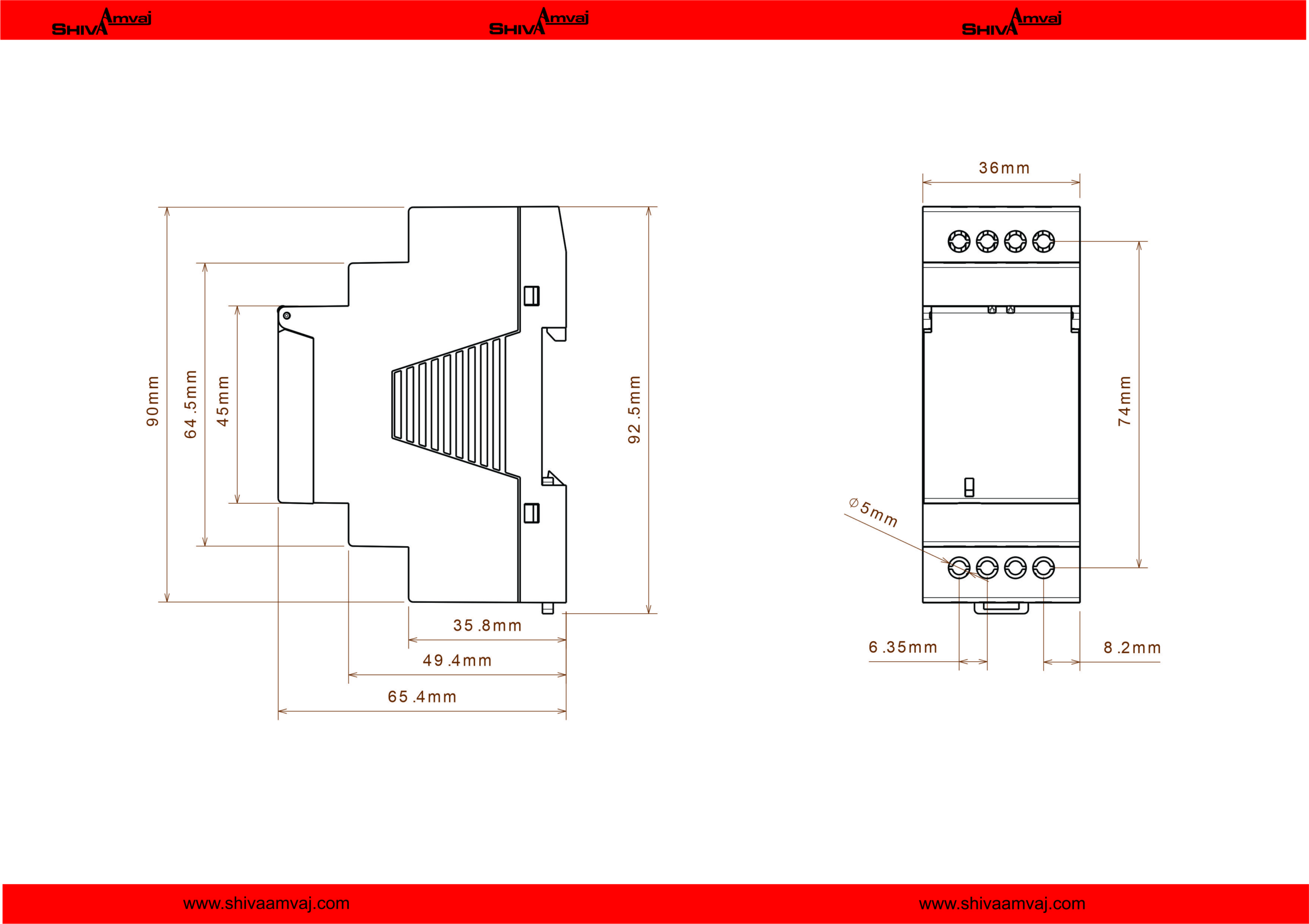

مشخصات فنی محافظ کنتاکتور سلکتی
| مشخصه | مقدار |
|---|---|
| برند | شیوا امواج |
| سری | N |
| مدل‌های اعلام‌شده | CPJN-T1 و CPJN-T180 |
| کاربرد | حفاظت کنتاکتورهای دارای بوبین 220 ولت |
| ولتاژ تغذیه | 170 تا 255VAC |
| فرکانس | 50 تا 60 هرتز |
| حد قطع افت ولتاژ | 175 ولت |
| حد قطع افزایش ولتاژ | 250 ولت |
| تأخیر قطع | 1 ثانیه |
| تأخیر وصل | 1 یا 180 ثانیه، بسته به مدل |
| خروجی رله | 5 آمپر |
| نشانگرها | REL/TIME و FAULT |
| درجه حفاظت | IP30 |
محافظ کنتاکتور 220 ولت برای چه کنتاکتوری مناسب است؟
این محصول برای استفاده در مدار کنتاکتورهایی با بوبین 220 ولت معرفی شده است. در انتخاب کنتاکتور، فقط ولتاژ بوبین اهمیت ندارد و مشخصاتی مانند جریان، توان و نوع بار نیز باید متناسب با کاربرد انتخاب شوند.
بنابراین نباید تصور کرد هر کنتاکتوری صرفاً به دلیل داشتن بوبین 220 ولت برای هر مدار و هر نوع مصرف‌کننده مناسب است. ظرفیت کنتاکتور باید جداگانه و براساس شرایط واقعی بار بررسی شود.
نحوه عملکرد محافظ ولتاژ کنتاکتور
محافظ ولتاژ کنتاکتور پس از دریافت برق وارد مرحله بررسی و زمان‌گیری می‌شود. وضعیت دستگاه از طریق نشانگرهای روی محصول قابل پیگیری است. نشانگر REL/TIME برای نمایش وضعیت زمان‌گیری و عملکرد رله استفاده می‌شود و نشانگر FAULT شرایط خطا را مشخص می‌کند.
عملکرد در افت ولتاژ
در صورتی که ولتاژ شبکه از محدوده تعیین‌شده کمتر شود، دستگاه وضعیت را به‌عنوان خطا تشخیص می‌دهد. حد قطع افت ولتاژ اعلام‌شده برای این محصول 175 ولت است.
در این شرایط، دستگاه فرمان قطع صادر می‌کند و پس از تأخیر قطع 1 ثانیه، رله از مدار خارج می‌شود.
عملکرد در افزایش ولتاژ
اگر ولتاژ شبکه از محدوده تعیین‌شده بالاتر برود، دستگاه وارد وضعیت خطا می‌شود. حد قطع افزایش ولتاژ اعلام‌شده 250 ولت است و پس از تشخیص شرایط خطا، رله طبق عملکرد تعریف‌شده قطع می‌شود.
عملکرد در شرایط دوفاز شدن
تشخیص شرایط دوفاز شدن نیز در کاربرد محصول ذکر شده است. هدف از این عملکرد، واکنش مدار حفاظتی به وضعیت غیرعادی شبکه و جلوگیری از باقی ماندن کنتاکتور در شرایط نامناسب است.
تأخیر وصل در محافظ بوبین کنتاکتور چگونه انتخاب می‌شود؟
محافظ بوبین کنتاکتور سری N شیوا امواج در مدل‌هایی با تأخیر وصل متفاوت ارائه می‌شود. مدل CPJN-T1 برای تأخیر وصل 1 ثانیه و CPJN-T180 برای تأخیر وصل 180 ثانیه معرفی شده است.
| مدل | تأخیر وصل |
|---|---|
| CPJN-T1 | 1 ثانیه |
| CPJN-T180 | 180 ثانیه |
بنابراین هنگام خرید باید ابتدا مشخص شود که مدار به وصل سریع نیاز دارد یا تأخیر طولانی‌تر برای آن مناسب‌تر است.
محافظ کنتاکتور سری N شیوا امواج چه ویژگی‌هایی دارد؟
محافظ کنتاکتور سری N شیوا امواج با هدف استفاده در مدارهای دارای کنتاکتور و کنترل شرایط ولتاژ طراحی شده است. محدوده تغذیه اعلام‌شده آن 170 تا 255 ولت AC است و دستگاه در صورت تشخیص شرایط نامناسب طبق منطق حفاظتی خود واکنش نشان می‌دهد.
وجود دو مدل CPJN-T1 و CPJN-T180 امکان انتخاب زمان تأخیر وصل را متناسب با کاربرد مدار فراهم می‌کند.
کاربردهای محافظ کنتاکتور سلکتی
- مدارهای فرمان کنتاکتور با بوبین 220 ولت
- تابلوهای برق تک‌فاز
- مدارهای کنترل تجهیزات تک‌فاز با کنتاکتور مناسب
- حفاظت مدار کنتاکتور در برابر افزایش ولتاژ
- حفاظت مدار کنتاکتور در برابر کاهش ولتاژ
- کاربردهایی که تشخیص شرایط دوفاز شدن اهمیت دارد
- مدارهایی که به زمان تأخیر وصل 1 یا 180 ثانیه نیاز دارند
مزایای استفاده از محافظ کنتاکتور سلکتی
کنترل افت و افزایش ولتاژ
دستگاه برای واکنش به شرایط افت و افزایش ولتاژ در محدوده‌های مشخص طراحی شده است و در زمان خروج ولتاژ از محدوده تعریف‌شده، فرمان قطع صادر می‌کند.
امکان انتخاب زمان تأخیر
وجود مدل‌های دارای تأخیر 1 و 180 ثانیه باعث می‌شود بتوان گزینه مناسب‌تر را بر اساس نیاز مدار انتخاب کرد.
نمایش وضعیت دستگاه
نشانگرهای REL/TIME و FAULT وضعیت زمان‌گیری، عملکرد رله و شرایط خطا را برای کاربر قابل مشاهده می‌کنند.
استفاده در مدارهای کنتاکتوری
این محصول برای کار در کنار کنتاکتور طراحی شده و امکان ایجاد یک مدار کنترل ولتاژ برای کنتاکتور را فراهم می‌کند.
محافظ کنتاکتور سلکتی برای چه کاربردهایی مناسب نیست؟
این محصول نباید با کلید مینیاتوری، محافظ جان یا محافظ برق عمومی یکسان در نظر گرفته شود. هر یک از این تجهیزات وظیفه خاص خود را دارند و در یک طراحی صحیح ممکن است در کنار یکدیگر استفاده شوند.
همچنین خروجی رله 5 آمپر نباید به معنی امکان عبور مستقیم هر بار 5 آمپری یا بارهای سنگین از دستگاه تلقی شود. نوع بار و مشخصات کنتاکتور باید به‌صورت جداگانه بررسی شود.
راهنمای خرید محافظ کنتاکتور سلکتی
- بررسی کنید بوبین کنتاکتور مورد استفاده 220 ولت باشد.
- مشخص کنید مدار به تأخیر وصل 1 ثانیه نیاز دارد یا 180 ثانیه.
- مشخصات کنتاکتور را با جریان و نوع بار تطبیق دهید.
- محدوده ولتاژ کاری محصول را با شرایط مدار مقایسه کنید.
- نحوه نصب را بر اساس دستورالعمل رسمی سازنده انجام دهید.
- برای مدارهای برق شهر، سیم‌بندی را به فرد متخصص بسپارید.
محافظ کنتاکتور با محافظ برق معمولی چه تفاوتی دارد؟
محافظ کنتاکتور برای کار در یک مدار دارای کنتاکتور طراحی شده است، در حالی که محافظ برق معمولی ممکن است مستقیماً برای حفاظت یک مصرف‌کننده یا مجموعه‌ای از مصرف‌کننده‌ها طراحی شده باشد.
به همین دلیل هنگام انتخاب تجهیز حفاظتی باید به ساختار مدار، نوع بار، جریان مصرفی و تجهیزی که قرار است توسط محافظ کنترل شود توجه کرد.
سوالات مهم قبل از خرید
پیش از خرید، مشخص بودن مدل مورد نیاز، ولتاژ بوبین کنتاکتور، زمان تأخیر مناسب و شرایط نصب می‌تواند از انتخاب اشتباه جلوگیری کند.
خرید محافظ کنتاکتور سلکتی از رعد الکتریک
برای بررسی این محصول و سایر تجهیزات الکتریکی موجود می‌توانید به فروشگاه رعد الکتریک مراجعه کنید.
برای بررسی اطلاعات و مشخصات رسمی محصولات شیوا امواج نیز می‌توانید به وب‌سایت رسمی شیوا امواج مراجعه کنید.
جمع‌بندی
محافظ کنتاکتور سلکتی شیوا امواج برای استفاده در مدارهایی طراحی شده است که در آن کنتاکتور با بوبین 220 ولت مورد استفاده قرار می‌گیرد. این دستگاه امکان کنترل وضعیت ولتاژ و واکنش به افت، افزایش ولتاژ و شرایط دوفاز شدن شبکه را فراهم می‌کند.
وجود مدل‌های CPJN-T1 و CPJN-T180، خروجی رله 5 آمپر، محدوده تغذیه 170 تا 255VAC و نشانگرهای REL/TIME و FAULT از مشخصات مهم این محصول هستند.
انتخاب مدل مناسب باید بر اساس نیاز واقعی مدار و زمان تأخیر موردنظر انجام شود و مشخصات کنتاکتور نیز باید متناسب با نوع و جریان بار انتخاب شود.
