دستگاه شوتینگ میکرو داکت چیست؟

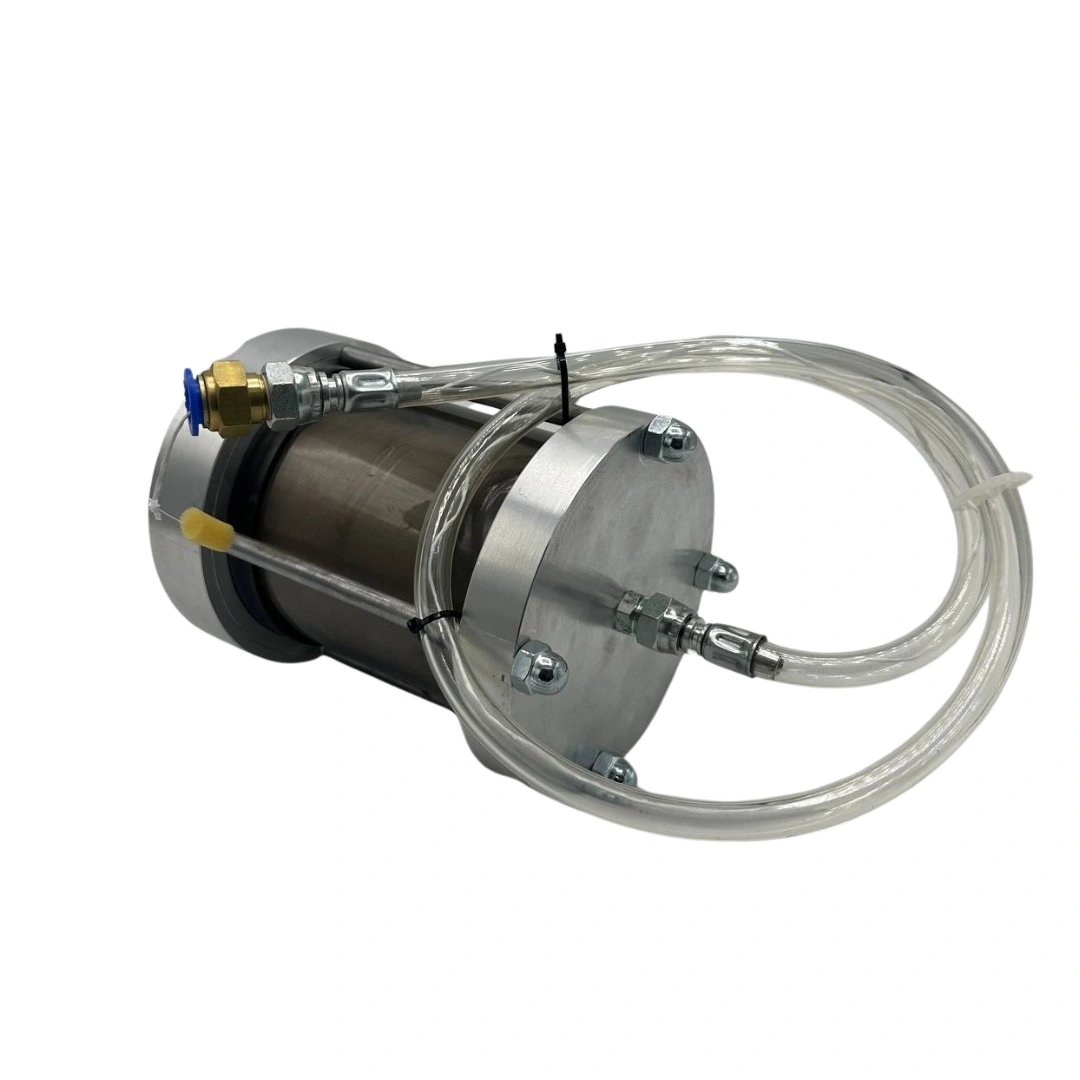

دستگاه شوتینگ میکرو داکت نفیس نور مدل NFS-15 یک ابزار تخصصی برای اجرای مسیرهای میکروداکت و آماده‌سازی مسیر عبور فیبر نوری و کابل‌های مرتبط است. این دستگاه با استفاده از هوای فشرده خارجی، ریسمان مخصوص را درون میکروداکت حرکت می‌دهد تا مسیر برای ادامه عملیات کابل‌کشی آماده شود.

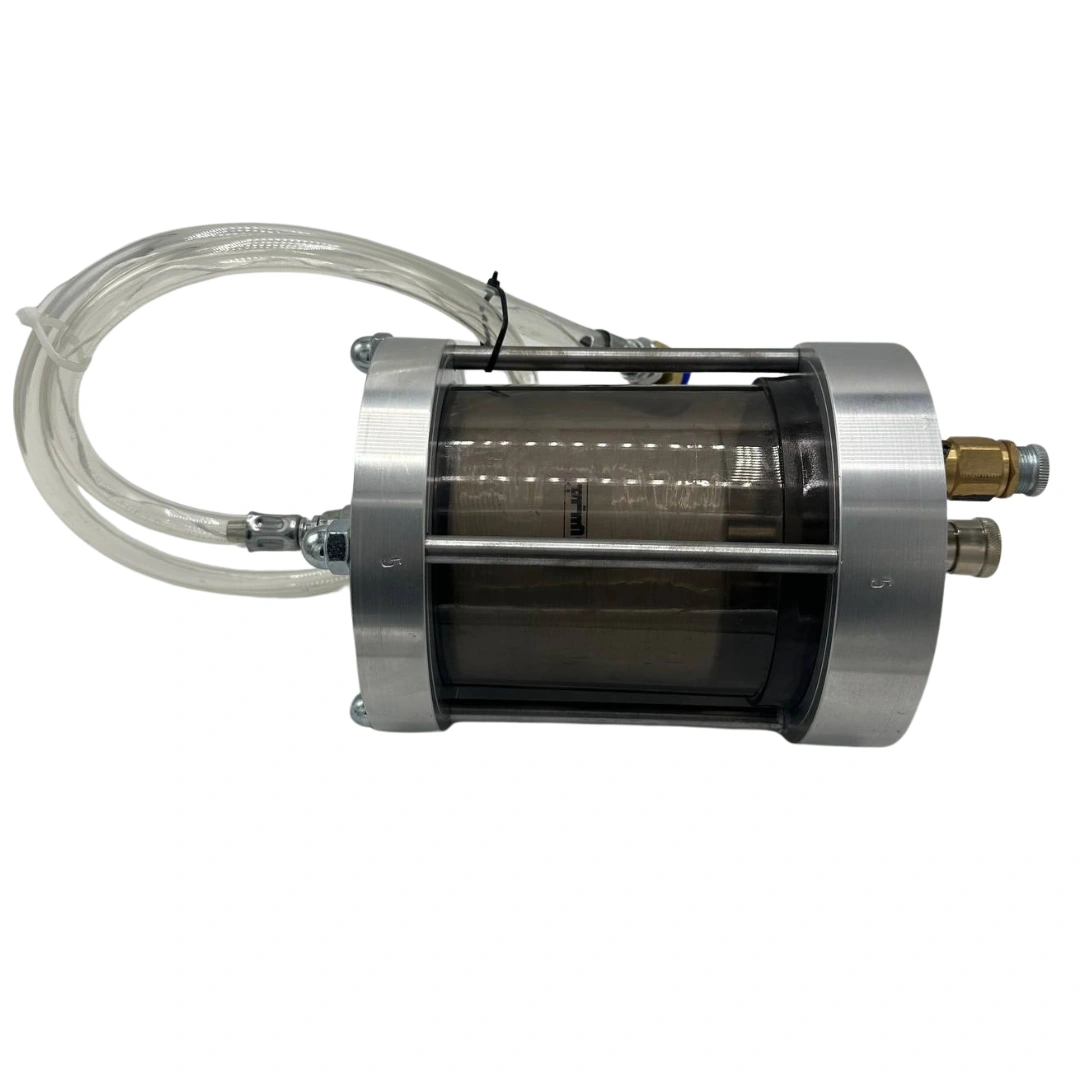

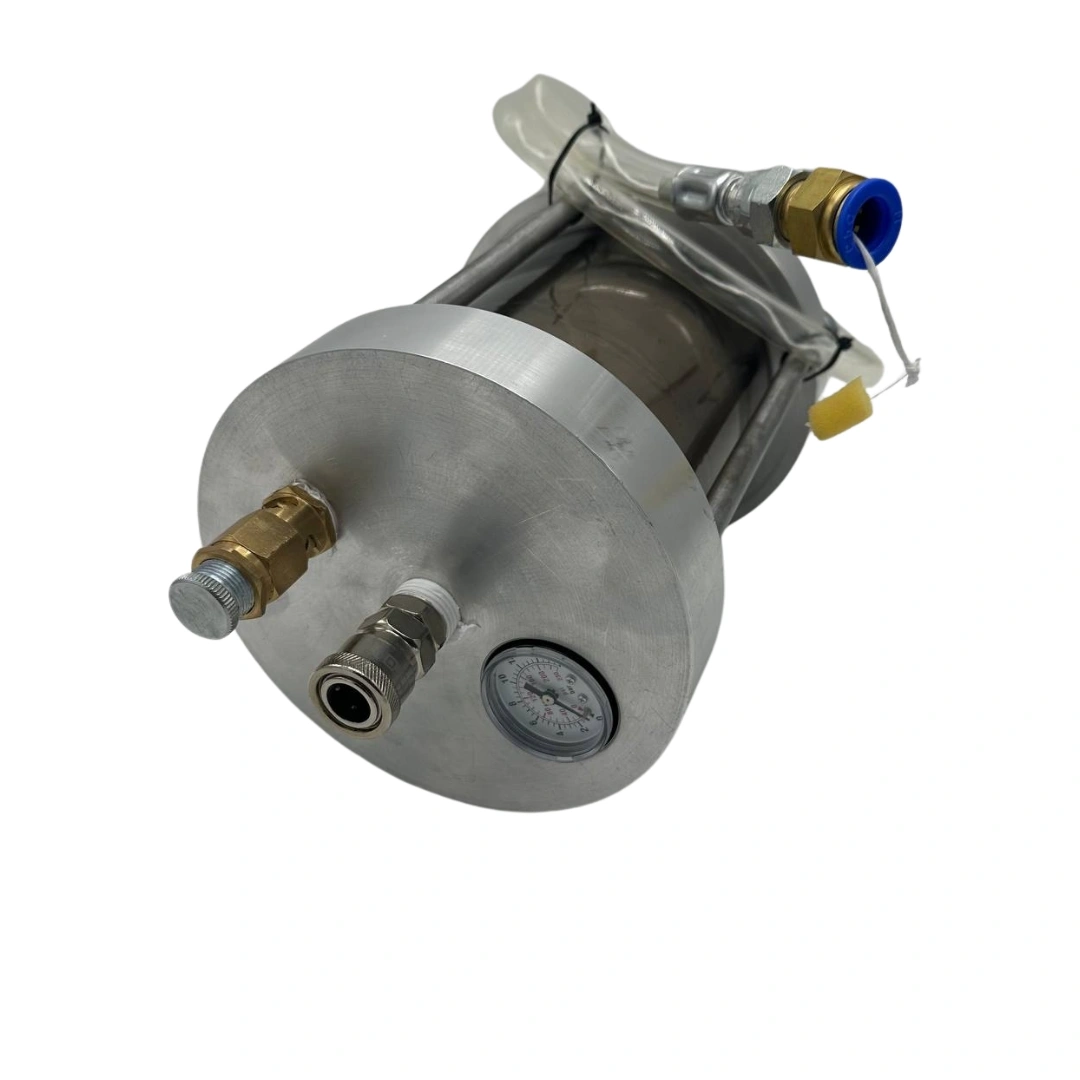

در طراحی این مدل از بدنه تمام آلومینیومی استفاده شده و دستگاه با وزن 4.60 کیلوگرم و ابعاد 16×16×20 سانتی‌متر ارائه می‌شود. NFS-15 برای میکروداکت‌های 4، 6، 8، 10، 12، 14 و 16 میلی‌متری در نظر گرفته شده است. :contentReference[oaicite:2]{index=2}
دستگاه شوتینگ میکرو داکت NFS-15 چه کاربردی دارد؟
کاربرد اصلی این دستگاه، شوت‌کردن ریسمان در مسیر میکروداکت با استفاده از هوای فشرده است. پس از رسیدن ریسمان به انتهای مسیر، می‌توان از آن برای ادامه فرآیند عبور دادن فیبر نوری یا کابل استفاده کرد.
به همین دلیل، دستگاه شوتینگ میکرو داکت بیشتر برای پروژه‌های اجرای زیرساخت ارتباطی، فیبر نوری و مسیرهای میکروداکت کاربرد دارد؛ یعنی جایی که سرعت و نظم اجرای عملیات عبوردهی ریسمان در مسیر اهمیت پیدا می‌کند.
مشخصات فنی دستگاه شوتینگ میکرو داکت
| مشخصه | مقدار تأییدشده |
|---|---|
| برند | نفیس نور |
| مدل | NFS-15 |
| وزن | 4.60 کیلوگرم |
| ابعاد | 16 × 16 × 20 سانتی‌متر |
| جنس بدنه | تمام آلومینیوم |
| نوع باد ورودی | اکسترنال (خارجی) |
| کمپرسور مورد نیاز | 8 بار با مخزن 250 لیتر |
| میکروداکت‌های سازگار | 4، 6، 8، 10، 12، 14 و 16 میلی‌متر |
| اقلام همراه | کیف، آچار 17، 10 حلقه ریسمان 1000 متری، فوم، شلنگ و رابط‌های برنجی |
مشخصات بالا بر اساس اطلاعات ارائه‌شده برای محصول و صفحه رسمی سازنده تنظیم شده‌اند. :contentReference[oaicite:3]{index=3}
نحوه عملکرد دستگاه شوتینگ میکرو داکت

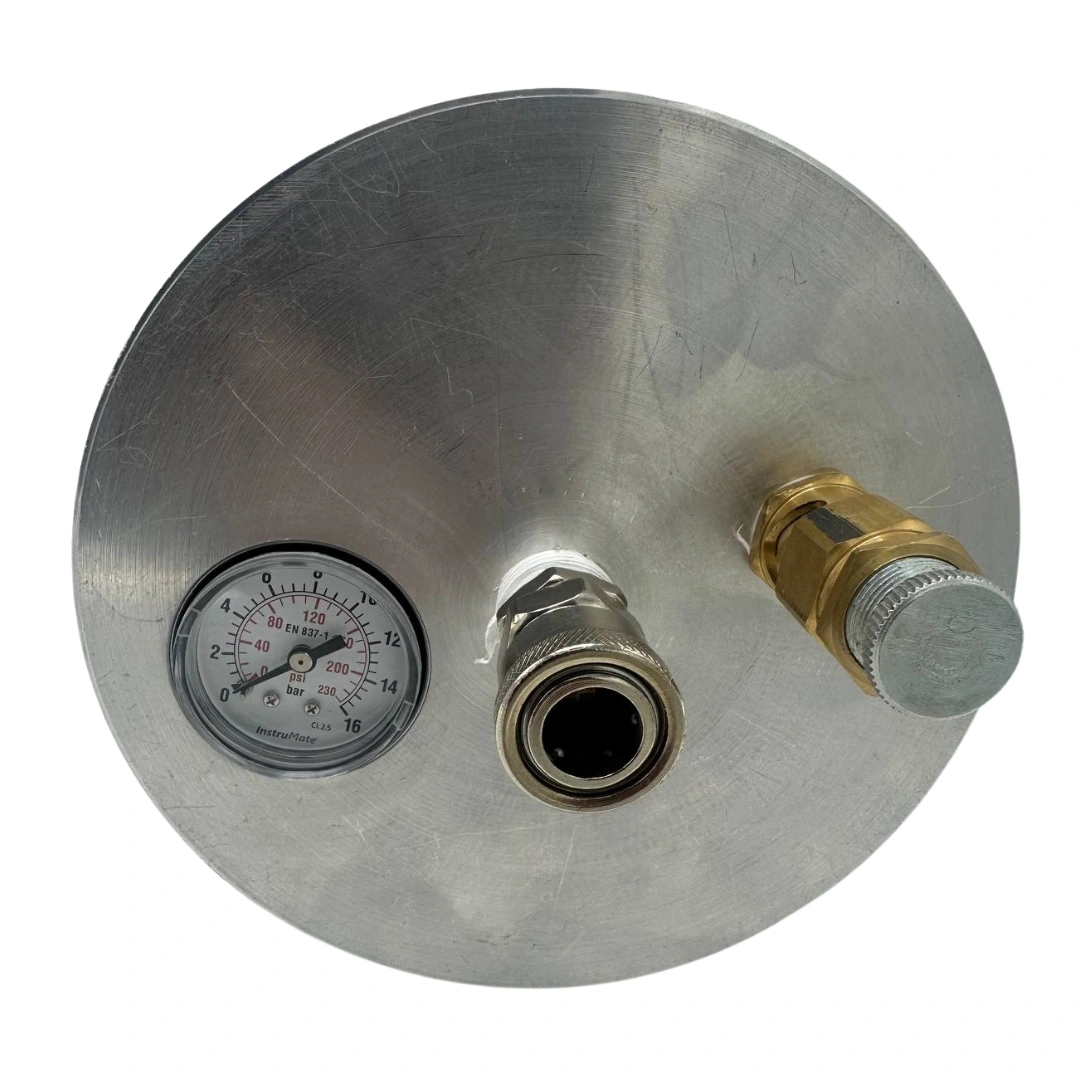

اساس کار دستگاه بر استفاده از هوای فشرده خارجی است. ابتدا کمپرسور مناسب به دستگاه متصل می‌شود و ریسمان مخصوص در بخش مربوط به آن قرار می‌گیرد.
سپس با توجه به اندازه میکروداکت، رابط برنجی مناسب و فوم مربوط به مسیر انتخاب می‌شود. پس از آماده‌سازی، هوای فشرده باعث حرکت ریسمان در طول میکروداکت می‌شود.
پس از رسیدن ریسمان به انتهای مسیر، می‌توان ریسمان را برای ادامه فرآیند کابل‌کشی یا عبور فیبر نوری مورد استفاده قرار داد. این روش با فرآیند فنرزدن معمول در لوله‌های برق تفاوت دارد و برای مسیرهای میکروداکت طراحی شده است. :contentReference[oaicite:4]{index=4}
تفاوت شوتینگ میکرو داکت با فنر زدن معمولی
فنر زدن معمولی بیشتر برای عبور ابزار یا ریسمان در لوله‌ها و مسیرهای متداول سیم‌کشی استفاده می‌شود، در حالی که شوتینگ میکرو داکت برای مسیرهای میکروداکت با قطرهای مشخص طراحی شده است.
در NFS-15، استفاده از کمپرسور خارجی و رابط‌ها و فوم‌های متناسب با اندازه میکروداکت، بخش مهمی از فرآیند کار را تشکیل می‌دهد. بنابراین این دستگاه را نباید صرفاً یک فنر سیم‌کشی معمولی با قابلیت بیشتر در نظر گرفت.
سازگاری NFS-15 با قطرهای مختلف میکروداکت
یکی از نقاط مهم در انتخاب این مدل، محدوده قطرهای قابل استفاده آن است. دستگاه شوتینگ میکرو داکت NFS-15 برای میکروداکت‌های 4، 6، 8، 10، 12، 14 و 16 میلی‌متر معرفی شده است.
این تنوع باعث می‌شود یک دستگاه برای چند اندازه متداول مسیر میکروداکت قابل استفاده باشد و کاربر بتواند بر اساس اندازه واقعی مسیر، رابط و متعلقات مناسب را انتخاب کند. :contentReference[oaicite:5]{index=5}

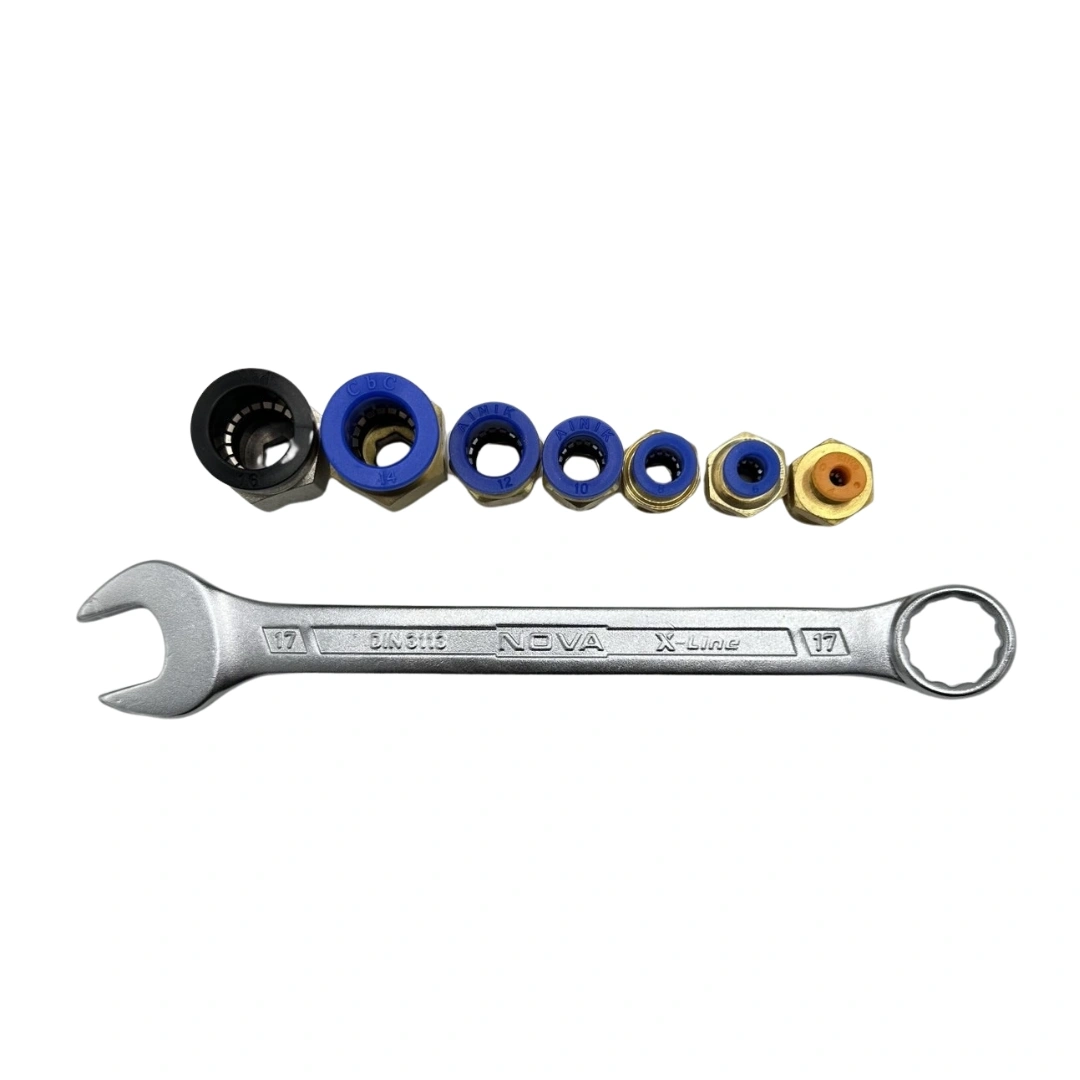

انتخاب رابط مناسب برای میکروداکت

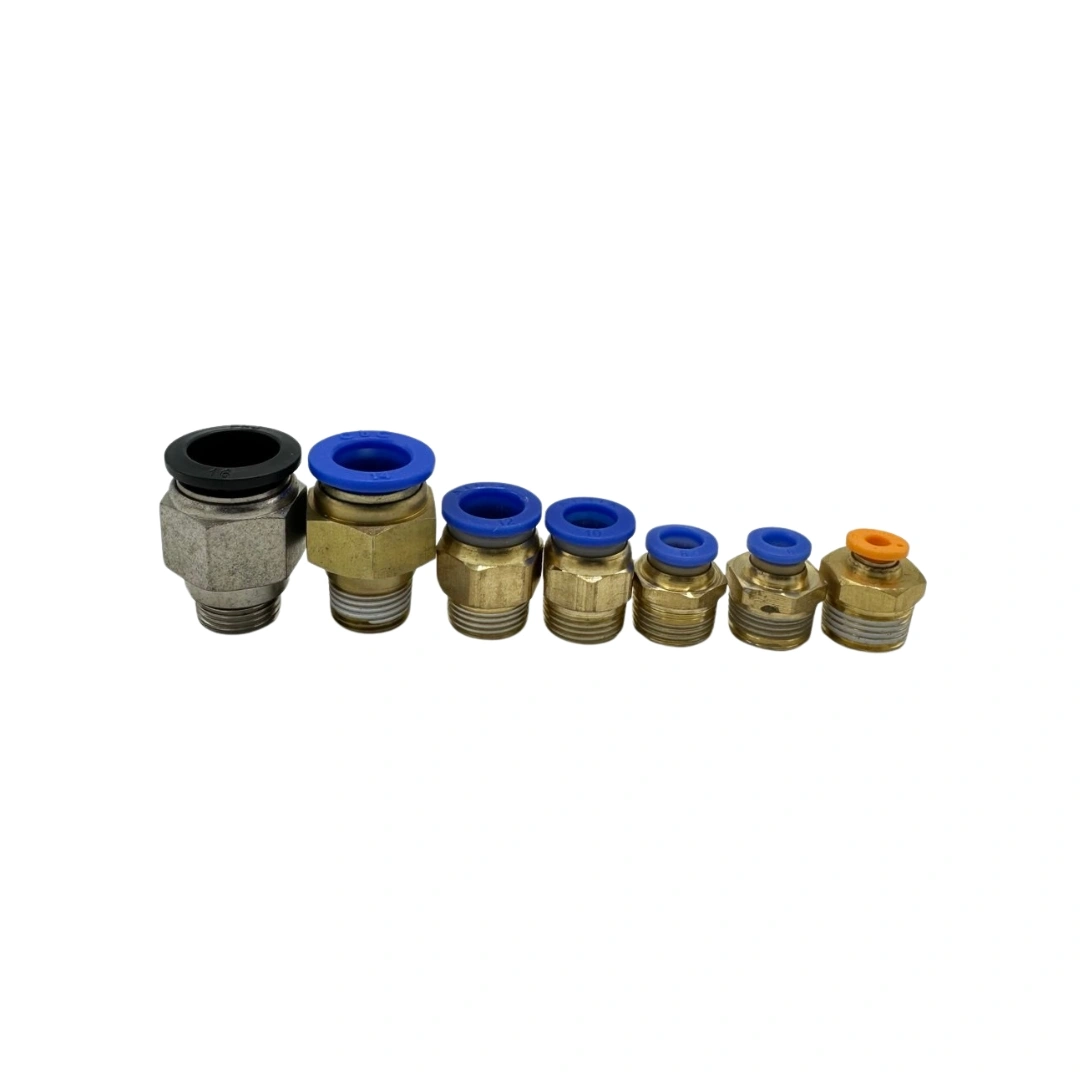

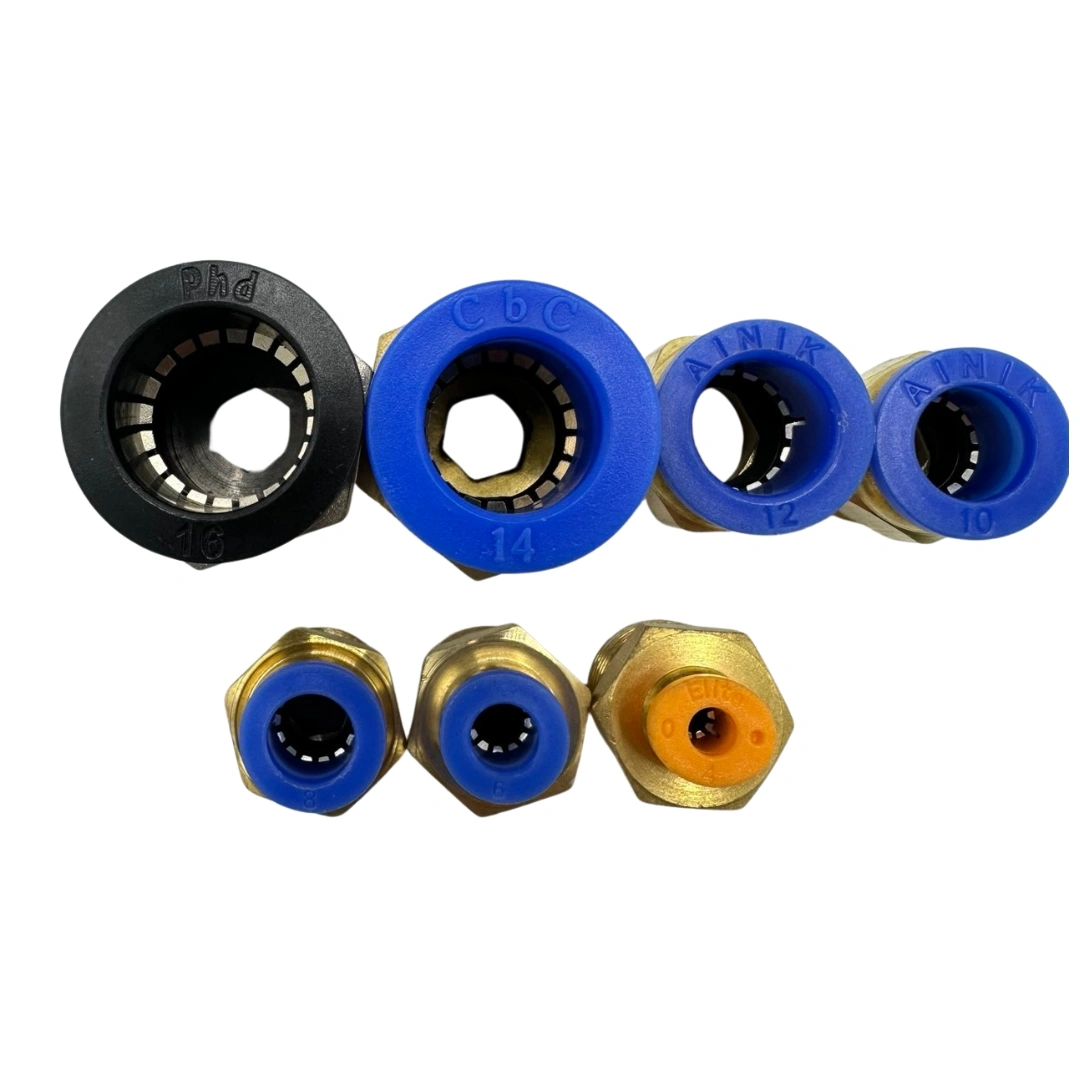

انتخاب رابط متناسب با قطر میکروداکت اهمیت دارد. در بسته‌بندی این مدل رابط‌های برنجی مخصوص میکروداکت در محدوده 4 تا 16 میلی‌متر ارائه شده‌اند تا اتصال دستگاه با مسیر متناسب باشد.
چرا نیاز کمپرسور در NFS-15 مهم است؟
برخلاف برخی دستگاه‌های فنرزن برقی که منبع تولید فشار هوا را داخل خود دستگاه دارند، NFS-15 از باد اکسترنال استفاده می‌کند. بنابراین کمپرسور بخشی از زیرساخت لازم برای استفاده از این دستگاه است.
طبق مشخصات رسمی سازنده، کمپرسور مورد نیاز برای این مدل 8 بار با مخزن 250 لیتر اعلام شده است. در نتیجه، هنگام خرید دستگاه باید فراهم‌کردن کمپرسور سازگار را نیز در برنامه تجهیز کارگاه یا پروژه در نظر گرفت. :contentReference[oaicite:6]{index=6}
دستگاه دمنده فیبر چه تفاوتی با NFS-15 دارد؟
اصطلاح دستگاه دمنده فیبر ممکن است برای تجهیزات مختلفی استفاده شود، اما در NFS-15 فرآیند اصلی بر مبنای شوت‌کردن ریسمان داخل میکروداکت با هوای فشرده است.
بنابراین بهتر است هنگام جست‌وجو و مقایسه تجهیزات، بین دستگاهی که برای آماده‌سازی مسیر با ریسمان استفاده می‌شود و تجهیزاتی که برای عملیات مستقیم دیگری روی فیبر طراحی شده‌اند تفاوت قائل شوید.
برد دستگاه شوتینگ میکرو داکت چقدر است؟
در صفحه رسمی نفیس نور، برای NFS-15 توانایی فنر زنی مسیرهای میکروداکت تا 800 متر ذکر شده است. این مقدار یک مشخصه اعلام‌شده توسط سازنده است و نتیجه واقعی کار در پروژه می‌تواند به شرایط مسیر، تجهیزات مورد استفاده و وضعیت میکروداکت وابسته باشد. :contentReference[oaicite:7]{index=7}
بنابراین عدد 800 متر را نباید به‌عنوان یک تضمین برای همه پروژه‌ها یا تمام شرایط نصب در نظر گرفت.
بدنه آلومینیومی چه مزیتی برای این دستگاه دارد؟
بدنه NFS-15 از آلومینیوم ساخته شده است. این ساختار، یکی از مشخصات اصلی طراحی دستگاه محسوب می‌شود و برای کاربری حرفه‌ای و پیمانکاری در محیط پروژه اهمیت دارد.
با این حال، صرفاً از جنس بدنه نمی‌توان درباره میزان مقاومت دستگاه در برابر ضربه، رطوبت، گردوغبار یا سایر شرایط محیطی نتیجه‌گیری کرد؛ مگر آنکه چنین مشخصاتی به‌صورت رسمی اعلام شده باشند.

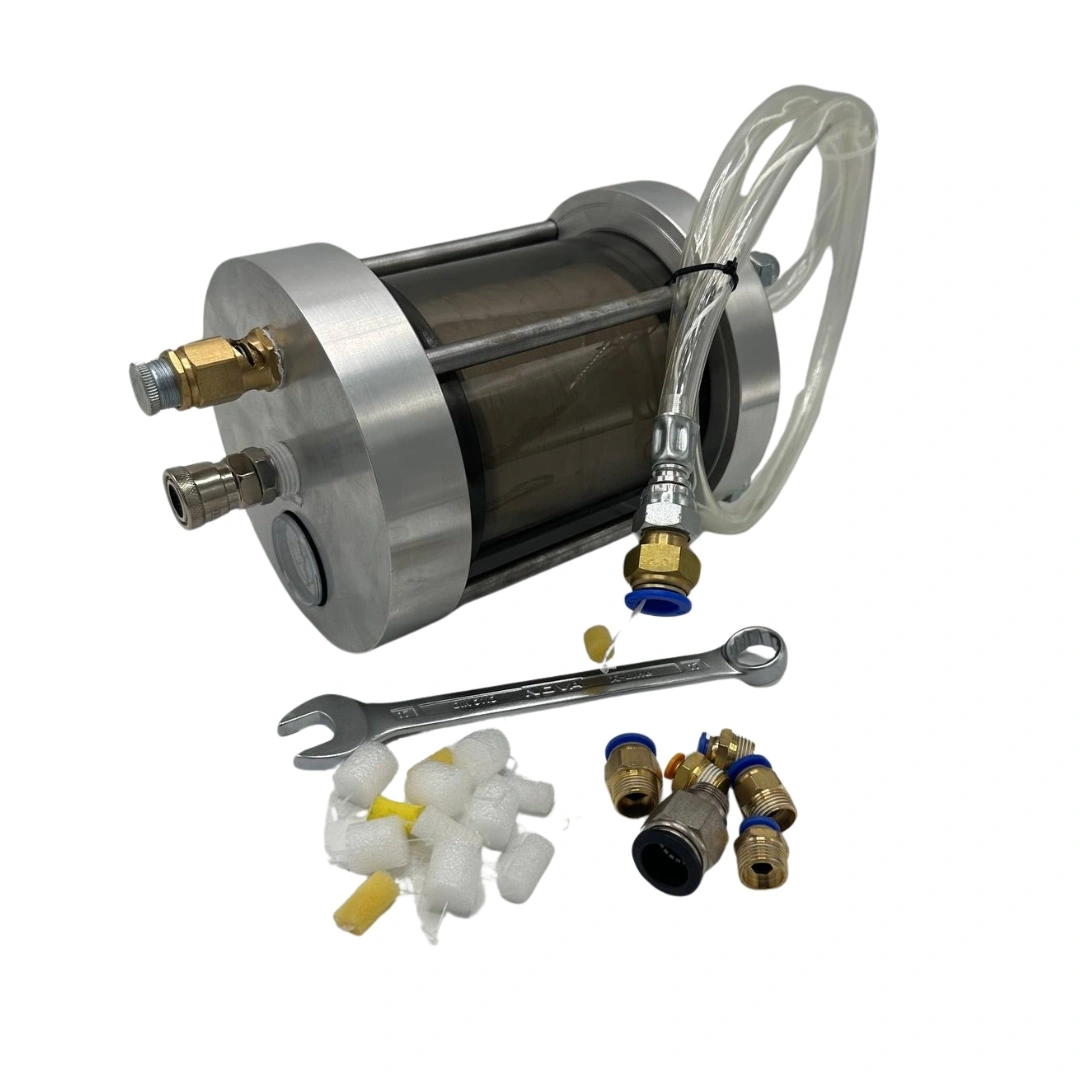

اقلام همراه دستگاه NFS-15

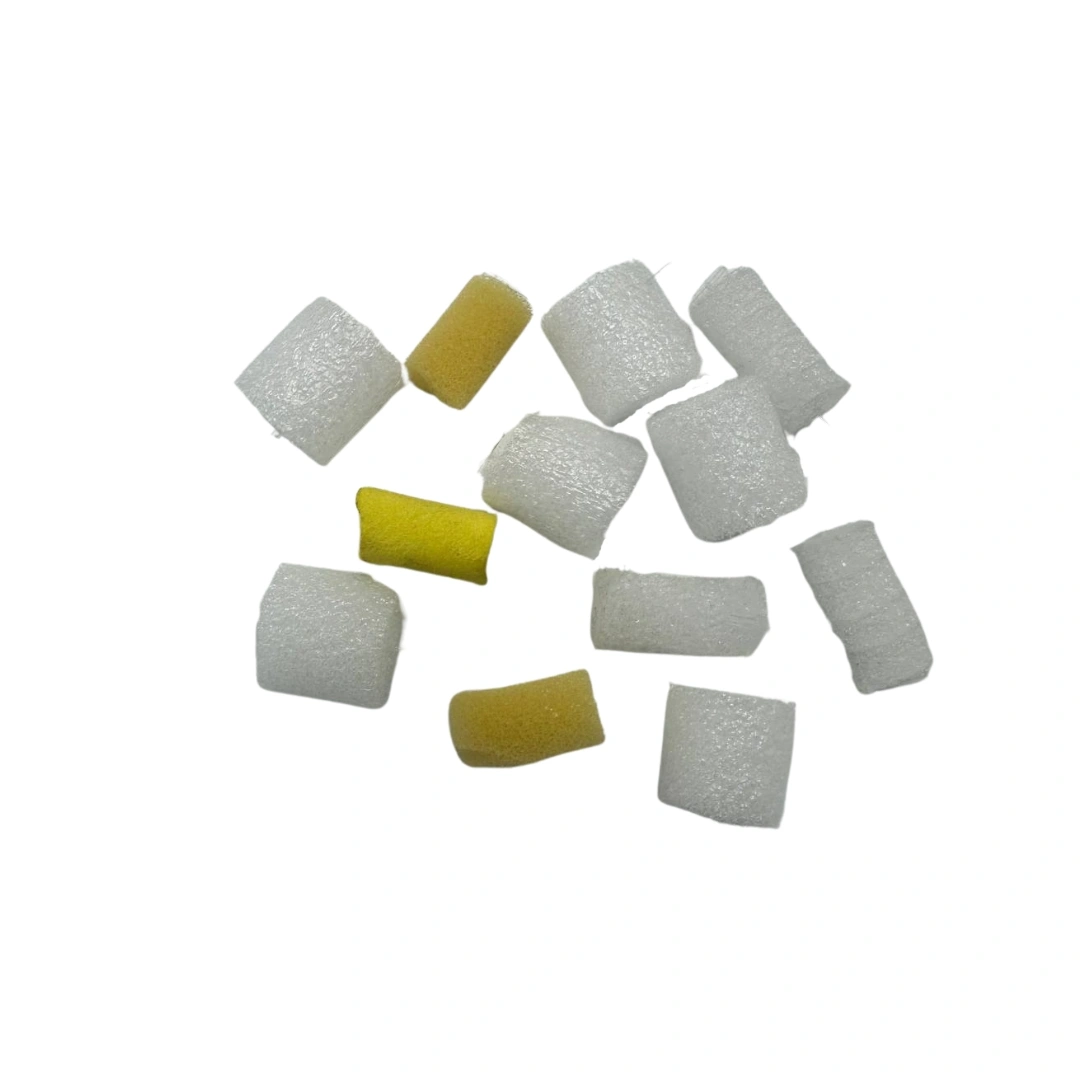

یکی از نکات مهم هنگام خرید این مدل، مجموعه متعلقات آن است. بسته‌بندی محصول شامل کیف، آچار سایز 17، 10 حلقه ریسمان 1000 متری، پک فوم، یک شلنگ رابط و رابط‌های برنجی مخصوص میکروداکت است. :contentReference[oaicite:8]{index=8}

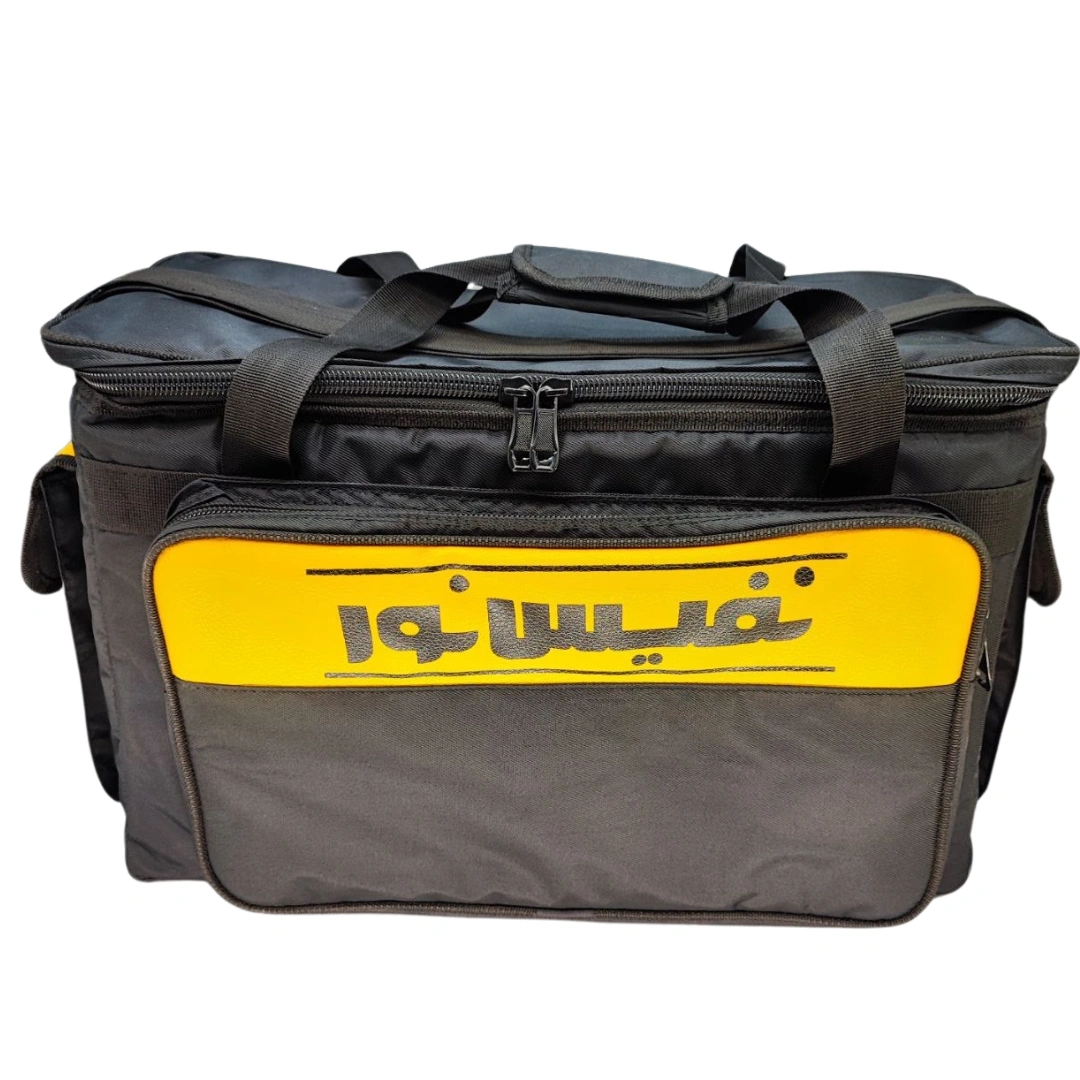

- کیف حمل
- آچار سایز 17
- 10 حلقه ریسمان 1000 متری
- پک فوم
- یک عدد شلنگ رابط
- رابط‌های برنجی مخصوص میکروداکت
وجود این متعلقات باعث می‌شود هنگام برنامه‌ریزی برای پروژه، فقط خود دستگاه را در نظر نگیرید و اقلام مصرفی و رابط‌های موردنیاز مسیر را نیز بررسی کنید.
NFS-15 نفیس نور برای چه کسانی مناسب است؟
NFS-15 نفیس نور بیشتر برای پیمانکاران، مجریان پروژه‌های فیبر نوری، تکنسین‌های شبکه و تیم‌های اجرایی مخابراتی مناسب است که با مسیرهای میکروداکت سروکار دارند.
برای کاربری شخصی و پروژه‌هایی که تنها یک یا چند مسیر کوتاه و محدود دارند، خرید چنین دستگاه تخصصی ممکن است توجیه عملی کمتری داشته باشد. ارزش این ابزار زمانی بیشتر مشخص می‌شود که اجرای میکروداکت بخشی تکرارشونده از فعالیت پروژه باشد.
نکات مهم پیش از خرید دستگاه شوتینگ کابل فیبر نوری
- قطر میکروداکت مورد استفاده پروژه را مشخص کنید.
- بررسی کنید قطر مسیر در محدوده 4 تا 16 میلی‌متر پشتیبانی‌شده توسط دستگاه باشد.
- پیش از خرید، امکان تأمین کمپرسور خارجی 8 بار با مخزن پیشنهادی 250 لیتر را در نظر بگیرید.
- طول و شرایط واقعی مسیرهای پروژه را بررسی کنید.
- وجود رابط‌ها، فوم و ریسمان مورد نیاز را در زمان تجهیز کارگاه بررسی کنید.
- اگر حجم پروژه پایین است، هزینه و نیاز واقعی به دستگاه تخصصی را با گزینه‌های دیگر مقایسه کنید.
محدودیت‌های دستگاه شوتینگ میکرو داکت
NFS-15 یک دستگاه تخصصی برای مسیرهای میکروداکت است و استفاده از آن وابسته به وجود میکروداکت سازگار و منبع هوای فشرده خارجی است.
بنابراین خرید دستگاه بدون در نظر گرفتن کمپرسور مناسب یا بدون توجه به قطر میکروداکت پروژه می‌تواند باعث شود محصول با نیاز واقعی پروژه هماهنگ نباشد.
همچنین عدد اعلام‌شده برای طول مسیر نباید بدون در نظر گرفتن شرایط واقعی پروژه به‌عنوان نتیجه قطعی تمام مسیرها در نظر گرفته شود.
تفاوت NFS-15 با دستگاه شوتینگ فیبر نوری NFS-100
هر دو محصول در خانواده ابزارهای شوتینگ نفیس نور قرار می‌گیرند، اما NFS-15 برای مسیرهای میکروداکت طراحی شده است و محدوده 4 تا 16 میلی‌متر را پوشش می‌دهد. در مقابل، NFS-100 برای مسیرهای بزرگ‌تر معرفی شده و سازنده آن را برای لوله‌های 25 تا 110 میلی‌متر ارائه کرده است. :contentReference[oaicite:9]{index=9}
بنابراین این دو مدل را نباید صرفاً بر اساس نام «دستگاه شوتینگ فیبر نوری» مقایسه کرد؛ قطر مسیر، نوع پروژه و ساختار زیرساخت تعیین می‌کند کدام مدل مناسب‌تر است.
راهنمای انتخاب دستگاه شوتینگ میکرو داکت
اگر پروژه شما مبتنی بر میکروداکت‌هایی با قطرهای 4 تا 16 میلی‌متر است، NFS-15 از نظر محدوده سازگاری می‌تواند گزینه‌ای قابل بررسی باشد.
پیش از خرید، سه موضوع را در کنار هم بررسی کنید: اندازه میکروداکت، امکان تأمین کمپرسور مناسب و حجم پروژه. اگر این سه عامل با نیاز پروژه هماهنگ باشند، بررسی NFS-15 منطقی‌تر خواهد بود.
خرید دستگاه شوتینگ میکرو داکت از رعد الکتریک
برای مشاهده محصولات تخصصی برقکاری و تجهیزات مرتبط می‌توانید به فروشگاه رعد الکتریک شیراز مراجعه کنید.
برای آشنایی بیشتر با مجموعه و سایر محصولات نیز می‌توانید وب‌سایت رعد الکتریک را مشاهده کنید.
برای یک محصول تخصصی مانند NFS-15 بهتر است پیش از خرید، قطر میکروداکت پروژه، کمپرسور در دسترس و نوع عملیات اجرایی خود را مشخص کنید.
مشاهده مشخصات رسمی NFS-15
برای بررسی مشخصات رسمی و اطلاعات سازنده، می‌توانید به صفحه رسمی دستگاه شوتینگ میکرو داکت NFS-15 در سایت نفیس نور مراجعه کنید.
جمع‌بندی
دستگاه شوتینگ میکرو داکت نفیس نور NFS-15 یک ابزار تخصصی برای اجرای مسیرهای میکروداکت و آماده‌سازی مسیر عبور فیبر نوری است. بدنه تمام آلومینیومی، سازگاری با میکروداکت‌های 4 تا 16 میلی‌متر، استفاده از کمپرسور خارجی 8 بار با مخزن 250 لیتر و مجموعه متعلقات کامل، از مشخصات اصلی این مدل هستند. :contentReference[oaicite:10]{index=10}
انتخاب این دستگاه باید بر اساس نیاز واقعی پروژه انجام شود. مهم‌ترین موارد قابل بررسی، قطر میکروداکت، شرایط مسیر و امکان تأمین کمپرسور مناسب است. طبق مشخصات رسمی سازنده، NFS-15 برای مسیرهای میکروداکت تا 800 متر نیز معرفی شده است؛ با این حال، شرایط واقعی پروژه می‌تواند بر عملکرد نهایی تأثیر بگذارد. :contentReference[oaicite:11]{index=11}
