معرفی و خرید کنترل فاز شیوا امواج MRB-2P کد 13B1
کنترل فاز شیوا امواج مدل MRB-2P با کد فنی 13B1، یک رله حفاظتی برای پایش شرایط شبکه برق سه‌فاز است. این دستگاه با بررسی وضعیت ولتاژ و توالی فازها، اختلالات مشخص‌شده در عملکرد خود را تشخیص می‌دهد و از طریق خروجی رله امکان کنترل مدار فرمان را فراهم می‌کند.
در تجهیزات صنعتی، برقرار بودن برق به‌تنهایی به معنای مناسب بودن شرایط برای فعالیت موتور و سایر مصرف‌کننده‌های سه‌فاز نیست. افزایش یا کاهش ولتاژ، قطع یک فاز، جابجایی ترتیب فازها و عدم تقارن ولتاژ می‌توانند موجب اختلال در عملکرد تجهیزات شوند. به همین دلیل، انتخاب صحیح رله کنترل فاز سه فاز یکی از بخش‌های مهم طراحی تابلو برق است.
مدل MRB-2P برای پایش شبکه سه‌فاز در محدوده ولتاژ ورودی 300 تا 500 ولت AC و فرکانس 50 تا 60 هرتز طراحی شده است. نشانگرهای وضعیت، پیچ‌های تنظیم و قابلیت تنظیم تأخیر وصل به کاربر کمک می‌کنند شرایط کاری دستگاه را بررسی و متناسب با نیاز مدار تنظیم کند.
فهرست مطالب
ویژگی‌ها و قابلیت‌های کنترلی دستگاه
حفاظت در برابر افزایش ولتاژ
افزایش ولتاژ شبکه ممکن است عملکرد تجهیزات الکتریکی را مختل کند. حد قطع افزایش ولتاژ در مشخصات این مدل 440 ولت اعلام شده است. در صورت تشخیص وضعیت خارج از محدوده، دستگاه می‌تواند از طریق خروجی رله بر مدار فرمان اثر بگذارد.
حفاظت در برابر کاهش ولتاژ
افت ولتاژ شبکه نیز می‌تواند بر عملکرد مصرف‌کننده‌های سه‌فاز تأثیر بگذارد. حد قطع کاهش ولتاژ در کنترل فاز MRB-2P برابر با 310 ولت است. این مقدار باید با ولتاژ واقعی شبکه و مشخصات تجهیزات تحت حفاظت تطبیق داده شود.
تشخیص قطع فاز
قطع یکی از فازهای شبکه می‌تواند باعث اختلال در عملکرد برخی تجهیزات سه‌فاز، به‌خصوص موتورهای الکتریکی، شود. کنترل فاز با پایش شبکه، قطع فاز را تشخیص می‌دهد و امکان کنترل مدار فرمان را مطابق طراحی حفاظتی فراهم می‌کند.
تشخیص جابجایی توالی فازها
در تجهیزاتی که جهت چرخش موتور اهمیت دارد، ترتیب صحیح فازها ضروری است. جابجایی توالی فازها می‌تواند جهت چرخش موتور را تغییر دهد. این دستگاه با شناسایی خطای توالی فازها به جلوگیری از ادامه عملکرد مدار در شرایط نامناسب کمک می‌کند.
کنترل عدم تقارن ولتاژ
عدم تقارن ولتاژ زمانی مطرح می‌شود که وضعیت ولتاژ فازهای شبکه متوازن نباشد. این وضعیت ممکن است برای موتورهای سه‌فاز نامطلوب باشد. محدوده تنظیم عدم تقارن در این مدل از 7 تا 25 درصد است و مقدار مناسب باید با توجه به نوع مصرف‌کننده و شرایط بهره‌برداری انتخاب شود.
جدول مشخصات فنی کنترل فاز شیوا امواج MRB-2P
| مشخصه | مقدار |
|---|---|
| برند | شیوا امواج |
| مدل | MRB-2P |
| کد فنی | 13B1 |
| نوع دستگاه | رله کنترل و پایش شبکه سه‌فاز |
| ولتاژ تغذیه و ورودی | 300 تا 500 ولت AC سه‌فاز |
| فرکانس کاری | 50 تا 60 هرتز |
| حد قطع افزایش ولتاژ | 440 ولت |
| حد قطع کاهش ولتاژ | 310 ولت |
| محدوده عدم تقارن | 7 تا 25 درصد |
| تأخیر زمان وصل | 2 تا 240 ثانیه |
| تأخیر زمان قطع | 3 ثانیه |
| تأخیر قطع افت ولتاژ در لحظه استارت | 10 ثانیه |
| خروجی | رله 5 آمپر |
| وزن | 160 گرم |

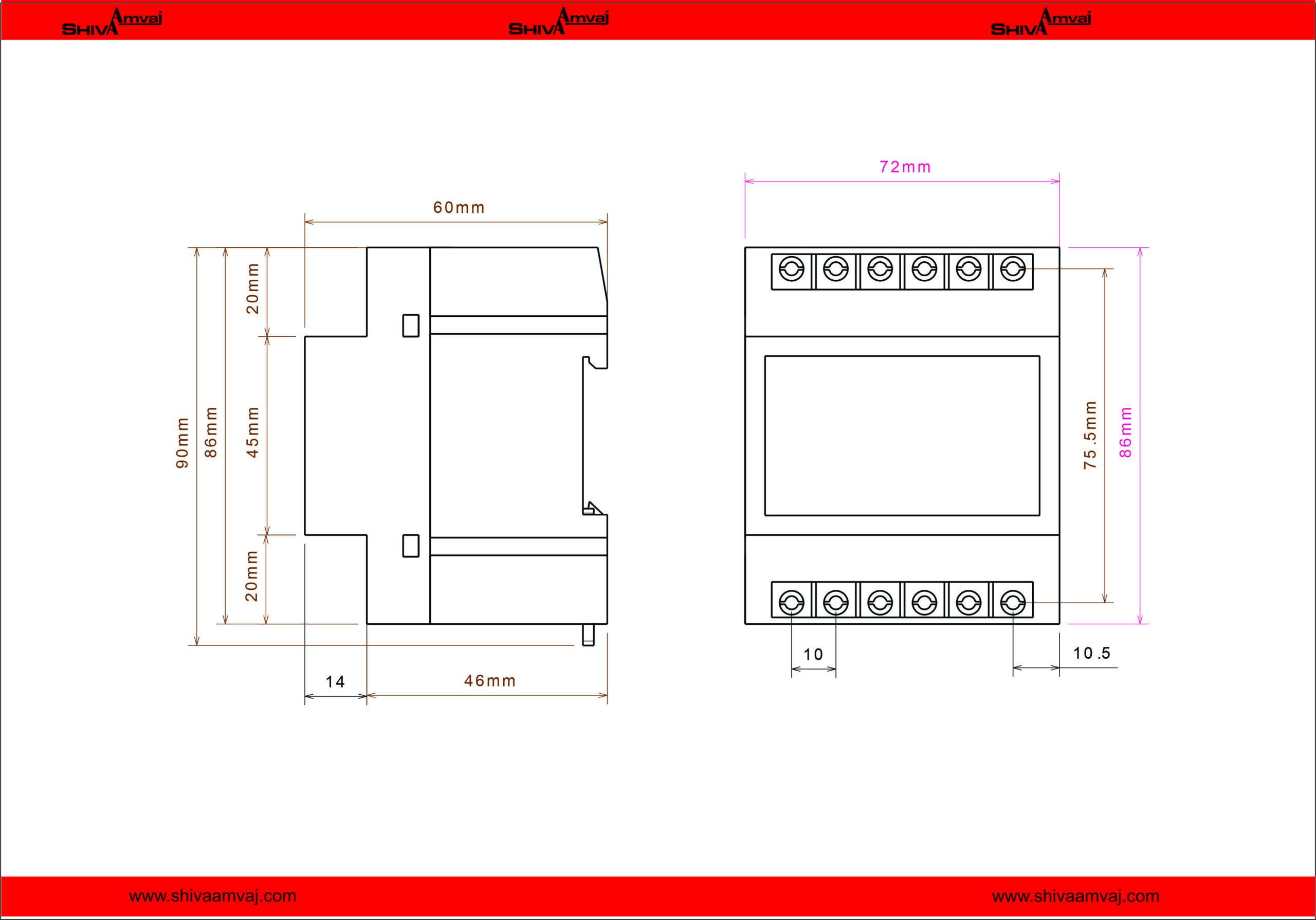

| ابعاد | 72 × 86 × 60 میلی‌متر |
| درجه حفاظت | IP30 |
| محدوده دمای کاری | منفی 20 تا مثبت 65 درجه سانتی‌گراد |
| رطوبت کاری اعلام‌شده | 70 درصد |
تنظیم زمان وصل و تأخیر قطع
یکی از قابلیت‌های مهم کنترل فاز شیوا امواج مدل MRB-2P، امکان تنظیم تأخیر زمان وصل در محدوده 2 تا 240 ثانیه است. این ویژگی برای مدیریت زمان وصل مجدد مدار پس از بازگشت شرایط شبکه به وضعیت مجاز کاربرد دارد و به جلوگیری از وصل فوری تجهیزات در شبکه ناپایدار کمک می‌کند.
زمان قطع عادی دستگاه 3 ثانیه اعلام شده است. همچنین در مشخصات سازنده، تأخیر 10 ثانیه‌ای برای کاهش ولتاژ در لحظه استارت درج شده است. این عملکرد را باید از تأخیر قطع عادی متمایز دانست؛ زیرا شرایط افت ولتاژ هنگام راه‌اندازی می‌تواند با افت ولتاژ در زمان کار عادی تفاوت داشته باشد.
تنظیم زمان وصل و میزان عدم تقارن باید با توجه به نوع موتور، شرایط راه‌اندازی، وضعیت شبکه و دستورالعمل سازنده انجام شود. انتخاب تنظیمات نامناسب ممکن است موجب قطع‌های ناخواسته یا تأخیر در وصل مجدد مدار شود.

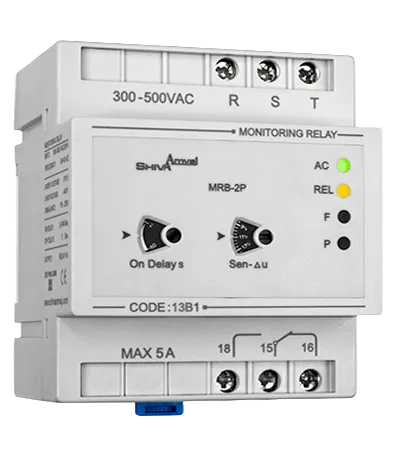

معنی چراغ‌های نشانگر کنترل فاز
| نشانگر | کاربرد |
|---|---|
| AC | نمایش وضعیت برق شبکه |
| REL | نمایش وضعیت وصل رله |
| F | اعلام خطاهای افزایش یا کاهش ولتاژ و عدم تقارن فازها |
| P | اعلام خطای توالی یا جابجایی فازها |
نشانگرهای روی پنل، بررسی اولیه وضعیت دستگاه را ساده‌تر می‌کنند. بااین‌حال، روشن شدن یک نشانگر به‌تنهایی برای تشخیص قطعی علت مشکل کافی نیست. در صورت بروز خطا، باید وضعیت ولتاژ، اتصالات فازها، تنظیمات و مدار فرمان توسط فرد متخصص بررسی شود.
کاربردهای رله کنترل فاز سه فاز
کنترل فاز MRB-2P می‌تواند در تابلوهای برق و مدارهای فرمانی که به پایش شرایط شبکه سه‌فاز نیاز دارند، مورد استفاده قرار گیرد. کاربردهای متداول آن عبارت‌اند از:
- تابلوهای برق صنعتی و کارگاهی
- مدار فرمان موتورهای الکتریکی سه‌فاز
- سیستم‌های پمپاژ و تجهیزات وابسته به موتور
- تابلوهای راه‌اندازی ماشین‌آلات صنعتی
- مدارهای کنترل تجهیزات حساس به ترتیب فازها و محدوده ولتاژ شبکه
انتخاب نهایی باید با مشخصات شبکه، نوع مصرف‌کننده و طراحی مدار فرمان سازگار باشد. استفاده از یک مدل مشخص برای همه کاربردها بدون بررسی نیازهای فنی توصیه نمی‌شود.
نکات مهم نصب و سیم‌بندی
خروجی رله 5 آمپر این دستگاه باید مطابق مشخصات کنتاکت و نقشه سازنده در مدار مناسب استفاده شود. در کاربردهای متداول، رله کنترل فاز مدار فرمان کنتاکتور را کنترل می‌کند و کنتاکتور وظیفه قطع و وصل جریان اصلی موتور را بر عهده دارد. خروجی کنترل فاز را نباید بدون بررسی مشخصات فنی، جایگزین تجهیزات قطع و وصل توان در نظر گرفت.
طبق توضیحات سازنده، این مدل برای پایش شبکه سه‌فاز بدون نیاز به نول طراحی شده است. بااین‌حال، اتصال ورودی‌ها و خروجی‌ها باید دقیقاً مطابق نقشه ترمینال‌های همین مدل انجام شود. از روی ظاهر دستگاه یا نقشه مدل‌های دیگر درباره نحوه سیم‌بندی نتیجه‌گیری نکنید.
کنترل فاز به‌تنهایی جایگزین تجهیزات حفاظت اضافه‌بار یا اتصال کوتاه نیست. حفاظت کامل مدار باید متناسب با جریان موتور، نوع بار و شرایط بهره‌برداری، با استفاده از تجهیزات مکمل مناسب طراحی شود. نصب و عیب‌یابی مدار برق سه‌فاز باید توسط تکنسین واجد صلاحیت انجام شود.
راهنمای خرید کنترل فاز شیوا امواج
هنگام خرید کنترل فاز شیوا امواج، تنها به نام برند یا ظاهر محصول اکتفا نکنید. مدل دستگاه و کد فنی آن را با مشخصات موردنیاز تابلو برق تطبیق دهید. در این محصول، مدل MRB-2P و کد 13B1 معیارهای مهم شناسایی هستند.
| پیش از خرید بررسی کنید | دلیل اهمیت |
|---|---|
| ولتاژ و فرکانس شبکه | برای اطمینان از سازگاری ورودی دستگاه با شبکه سه‌فاز |
| حدود افزایش و کاهش ولتاژ | برای تطبیق محدوده حفاظتی با شرایط مصرف‌کننده |
| قابلیت تشخیص قطع و جابجایی فاز | برای سازگاری با نیازهای حفاظتی مدار |
| محدوده تنظیم عدم تقارن | برای انتخاب تنظیم متناسب با کاربرد |
| ظرفیت و نوع خروجی رله | برای طراحی صحیح مدار فرمان و انتخاب تجهیزات مکمل |
اگر به دنبال یک رله کنترل فاز سه فاز برای پایش اختلالات متداول شبکه هستید، این مدل را با مشخصات واقعی برق محل نصب و مدار فرمان خود مقایسه کنید. تطبیق مشخصات، پیش از خرید به انتخاب دقیق‌تر کمک می‌کند.
مشاهده مشخصات در وب‌سایت رسمی سازنده
برای بررسی مشخصات تکمیلی، نقشه‌ها و اطلاعات منتشرشده توسط سازنده، به صفحه رسمی کنترل فاز شیوا امواج مراجعه کنید. بررسی نقشه ترمینال‌ها و دستورالعمل همان مدل، پیش از نصب اهمیت دارد.
همچنین می‌توانید برای مشاهده سایر محصولات مرتبط، به صفحه تجهیزات حفاظت مراجعه کنید
بررسی اولیه خطاهای کنترل فاز
هنگام بروز خطا در مدار، ابتدا باید مشخص شود که مشکل از شبکه برق، اتصالات، تنظیمات کنترل فاز یا تجهیزات متصل به آن است. وضعیت هر سه فاز، مقادیر ولتاژ، ترتیب فازها و اتصال صحیح سیم‌ها باید توسط فرد متخصص بررسی شوند. روشن شدن نشانگر خطا به‌تنهایی علت دقیق مشکل را مشخص نمی‌کند.
| وضعیت مشاهده‌شده | موارد قابل بررسی |
|---|---|
| اعلام خطای F | افزایش یا کاهش ولتاژ، عدم تقارن فازها و شرایط شبکه |
| اعلام خطای P | ترتیب توالی فازها و صحت اتصال ورودی‌ها |
| وصل نشدن مدار فرمان | وضعیت خروجی رله، سیم‌بندی فرمان، کنتاکتور و شرایط مجاز شبکه |
| قطع‌های تکراری مدار | نوسانات شبکه، تنظیمات دستگاه و شرایط بار |
این جدول راهنمای اولیه بررسی است و جایگزین دستورالعمل سازنده یا اندازه‌گیری تخصصی نمی‌شود. در زمان بررسی اتصالات، باید اصول ایمنی برق رعایت شود و از دست‌کاری مدار برق‌دار خودداری شود.
اهمیت هماهنگی کنترل فاز با تجهیزات حفاظتی
برای طراحی یک مدار مطمئن، لازم است وظیفه هر تجهیز به‌درستی مشخص شود. کنترل فاز شیوا امواج وضعیت شبکه سه‌فاز را پایش می‌کند؛ کنتاکتور برای قطع و وصل مدار قدرت به کار می‌رود و تجهیزات حفاظتی متناسب با جریان و نوع بار، وظایف دیگری مانند حفاظت اضافه‌بار و اتصال کوتاه را بر عهده دارند.
انتخاب درست این تجهیزات باید بر اساس مشخصات موتور، جریان مصرفی، شرایط راه‌اندازی و نقشه مدار انجام شود. استفاده از کنترل فاز مناسب در کنار حفاظت‌های مکمل می‌تواند به مدیریت اختلالات شبکه و کاهش احتمال ادامه کار در شرایط نامطلوب کمک کند.
جمع‌بندی مشخصات و انتخاب مدل
کنترل فاز شیوا امواج مدل MRB-2P با کد 13B1 برای پایش شبکه سه‌فاز و تشخیص خطاهای مشخص‌شده در عملکرد دستگاه طراحی شده است. محدوده ورودی 300 تا 500 ولت AC، قابلیت تنظیم تأخیر وصل، محدوده تنظیم عدم تقارن و خروجی رله 5 آمپر از مهم‌ترین مشخصات آن هستند.
پیش از خرید کنترل فاز شیوا امواج، مدل و کد فنی، مشخصات شبکه، نوع مصرف‌کننده و نیازهای مدار فرمان را بررسی کنید. در صورت نیاز به تأیید نحوه اتصال یا انتخاب تنظیمات، نقشه رسمی دستگاه و راهنمای سازنده را مبنا قرار دهید.
